Сжатый воздух по праву считается одним из ключевых энергетических ресурсов современной промышленности. Пневматический инструмент, управляющие системы, очистка поверхностей, упаковочное оборудование перечень применений непрерывно расширяется. Обеспечение стабильной подачи сжатого воздуха с требуемыми параметрами становится критической задачей для производственных предприятий.
Модульные компрессорные станции https://decompnw.ru/ представляют собой готовые к эксплуатации комплексы, смонтированные в заводских условиях и поставляемые в виде блок-контейнеров, которые остаётся лишь подключить к инженерным сетям.
Конструкция и технические особенности

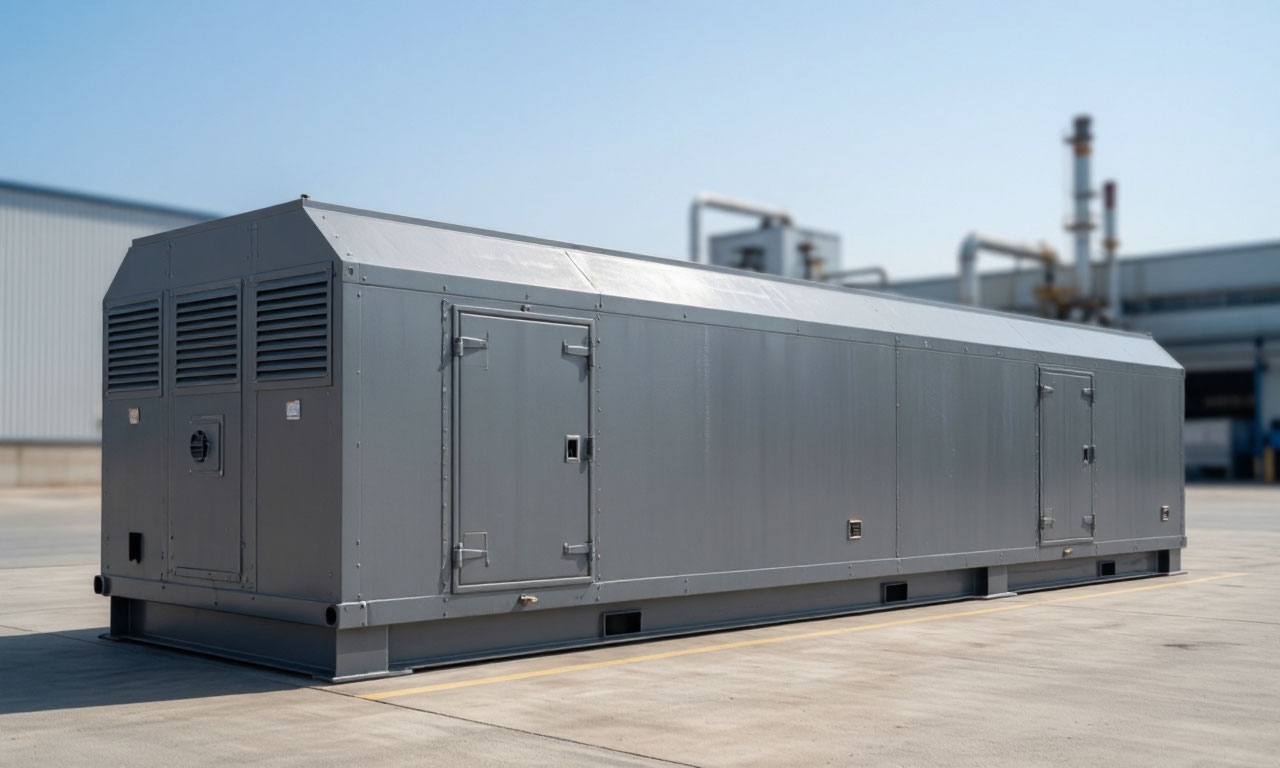

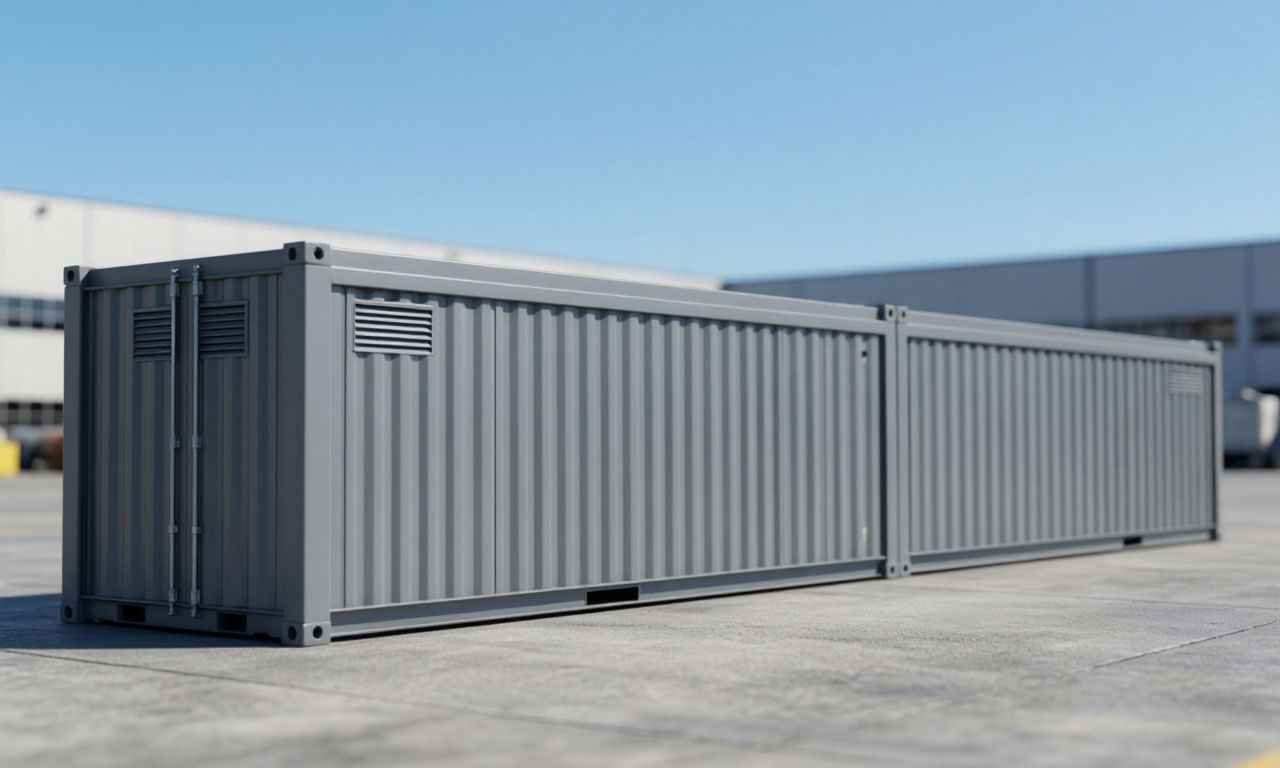

Модульная компрессорная станция это комплекс оборудования, размещённый в утеплённом металлическом контейнере или на общей раме с защитным кожухом. Контейнеры обычно имеют стандартные габариты 20 или 40 футов, что соответствует размерам морских грузовых контейнеров ISO. Такое исполнение существенно упрощает транспортировку, установку и при необходимости перемещение станции на другой объект.
Жёсткая каркасная конструкция из стальных элементов обеспечивает надёжную защиту оборудования от внешних воздействий. Наружные стены обшиваются оцинкованным профилированным листом с полимерным покрытием, внутренняя отделка выполняется аналогичными материалами. Для утепления используется негорючий утеплитель, что позволяет эксплуатировать станции в широком диапазоне температур.
Стандартный температурный диапазон эксплуатации составляет от минус 40 до плюс 45 градусов Цельсия. Производители предлагают специальные исполнения для особо суровых климатических условий, включающие усиленную изоляцию и автоматическую систему вентиляции. Существуют модификации, рассчитанные на работу при температурах от минус 50 до плюс 50 градусов.
Для предотвращения замерзания масла и охлаждающей жидкости в зимний период предусматриваются подогреватели, которые работают непрерывно даже при отключении основного компрессорного агрегата. Пол контейнера под компрессором покрывается рифлёным стальным листом, остальная площадь оснащается противоскользящим маслобензостойким покрытием с несущей способностью до 2000 килограммов на квадратный метр.
Оборудование и системы жизнеобеспечения
Сердцем модульной станции выступает компрессорный агрегат. Наиболее распространёнными являются винтовые компрессоры, которые работают тише поршневых, обеспечивают более чистый воздух и выдерживают длительную непрерывную эксплуатацию.
- В зависимости от требуемой производительности в одном контейнере могут монтироваться один или несколько параллельно соединённых агрегатов, что позволяет проводить регламентные работы без полной остановки системы. Поршневые компрессоры применяются реже, в основном для периодической работы с небольшими объёмами потребления.
- Рабочее давление в модульных станциях может достигать 35 бар, производительность варьируется в широких пределах в зависимости от установленного оборудования.
- Ресивер выполняет функцию накопителя сжатого воздуха, сглаживая пульсации давления в системе и позволяя компрессору работать не непрерывно, а включаться по мере необходимости. Правильный подбор объёма ресивера критически важен для энергоэффективности: рекомендуется, чтобы его объём составлял не менее 30 процентов от производительности компрессора.
- Помимо стабилизации давления, ресивер обеспечивает охлаждение сжатого воздуха, сбор конденсата и отработанного масла, предотвращает частые запуски и остановки компрессорного агрегата. В модульных станциях ресивер часто встраивается в общую конструкцию, что экономит пространство.
Система подготовки сжатого воздуха включает осушители и фильтры. Осушители бывают холодильными и адсорбционными. Холодильные осушители охлаждают воздух, вызывая выпадение конденсата, и применяются для большинства общепромышленных задач. Адсорбционные осушители обеспечивают более глубокую осушку, необходимую в пищевой, фармацевтической промышленности и при производстве электроники.
Фильтрация воздуха осуществляется в несколько ступеней, количество и тип фильтров зависят от требований к чистоте сжатого воздуха.
Магистральные фильтры удаляют твёрдые частицы и масляный туман, коалесцентные адсорбирующие фильтры снижают содержание масляных паров, угольные фильтры устраняют посторонние запахи.
Инженерные системы жизнеобеспечения делают модульные станции полностью автономными и безопасными. В каждом блок-контейнере предусмотрены системы освещения, отопления, приточно-вытяжной вентиляции и кондиционирования. Вентиляционная система оснащается датчиками температуры и может работать в двух режимах летнем и зимнем.
В летнем режиме нагретый воздух от теплообменников выводится наружу, а в зимнем направляется на обогрев внутреннего пространства контейнера, что позволяет максимально эффективно использовать тепловую энергию.
Для обеспечения пожарной безопасности станции комплектуются автоматическими системами порошкового пожаротушения и противопожарной сигнализацией. Все металлические части контейнера покрываются антикоррозийными составами, обеспечивающими длительный срок службы оборудования.
Система автоматизации и управления
Современные модульные компрессорные станции оснащаются микропроцессорными автоматическими системами управления, которые обеспечивают постоянный контроль параметров работы и оптимизируют функционирование установки без постоянного присутствия оператора.
Блок управления на жидкокристаллическом дисплее отображает все рабочие характеристики в режиме реального времени: давление, температуру, уровень масла, состояние осушителя и фильтров. При отклонении параметров от нормы система выдаёт предупредительный сигнал или автоматически останавливает оборудование.
Развитые системы автоматики позволяют объединять в единую сеть до десяти компрессоров, находящихся на удалении до 800 метров друг от друга. Это даёт возможность гибко управлять производительностью станции при переменных параметрах потребления сжатого воздуха, подключая или отключая отдельные агрегаты по мере необходимости.
Дистанционное управление через пульт диспетчера или передача данных на компьютер оператора позволяет контролировать работу компрессорного хозяйства удалённо, что особенно ценно для объектов с рассредоточенной инфраструктурой.
Компрессоры с частотным регулированием автоматически подстраивают число оборотов под текущее потребление воздуха, обеспечивая экономию электроэнергии до 35 процентов по сравнению с установками, работающими в постоянном режиме.
Функция плавного пуска снижает пиковые нагрузки на электросеть и увеличивает ресурс оборудования. Контроллер управляет включением и отключением компрессора, синхронизирует работу с осушителем и системой слива конденсата, поддерживает постоянство точки росы. Все сервисные интервалы определяются автоматически и отображаются на дисплее, что упрощает планирование технического обслуживания.
Практические аспекты выбора и эксплуатации
Выбор модульной компрессорной станции начинается с расчёта потребности предприятия в сжатом воздухе. Необходимо учесть всех потребителей пневматический инструмент, технологическое оборудование, системы продувки, а также неизбежные утечки в воздушной сети. Рекомендуется закладывать запас производительности для покрытия пиковых нагрузок и возможного расширения производства.
Ошибка в расчётах приводит к перегрузке или недогрузке оборудования, что негативно сказывается на его ресурсе и экономической эффективности.
Разные отрасли промышленности предъявляют различные требования к качеству сжатого воздуха. Машиностроению требуется большой объём воздуха при среднем давлении, пищевой промышленности масло- и обеззараженный воздух, фармацевтике абсолютно чистый воздух без примесей, химическому производству оборудование с защитой от искрообразования.
Модульные станции выпускаются в различных исполнениях, адаптированных к конкретным задачам, и могут комплектоваться оборудованием для достижения необходимой степени очистки в соответствии с классом ISO 8573.
| Отрасль | Требования к давлению | Требования к качеству | Особые условия | Тип компрессора |
|---|---|---|---|---|
| Машиностроение | 6-10 бар | Класс 3-4 по ISO 8573 | Большие расходы воздуха | Винтовой маслозаполненный |
| Пищевая промышленность | 6-8 бар | Класс 1-2 по ISO 8573, обезмасленный | Стерильность, отсутствие запаха | Безмасляный винтовой |
| Фармацевтика | 4-6 бар | Класс 0-1 по ISO 8573 | Абсолютная чистота, точка росы | Безмасляный с адсорбционной осушкой |
| Химическая промышленность | 8-12 бар | Класс 2-3 по ISO 8573 | Взрывобезопасность, искрозащита | Винтовой с ATEX-исполнением |
| Нефтегазовый сектор | 10-35 бар | Класс 3-4 по ISO 8573 | Климатическое исполнение, мобильность | Поршневой или винтовой высокого давления |
Установка модульной станции не требует возведения отдельного здания, заливки специального фундамента или длительных монтажных работ. Станцию доставляют на площадку, устанавливают на подготовленное основание, подключают к электросети и пневмомагистрали. Заводская сборка гарантирует качество всех соединений и соответствие проектной документации.
При изменении производственных потребностей можно добавить ещё один модуль, увеличив общую производительность системы, или демонтировать станцию для перемещения на другой объект.
Обслуживание и сервис
Техническое обслуживание модульных станций организовано с учётом удобства доступа ко всем узлам. Двери и технологические люки контейнера расположены таким образом, чтобы обеспечить беспрепятственный доступ к компрессору, осушителю, фильтрам и другому оборудованию. Сервисные интервалы синхронизированы, что позволяет проводить замену масла, фильтрующих элементов и осмотр предохранительных клапанов по единому графику.
Современные системы автоматики точно определяют сроки проведения регламентных работ и напоминают о необходимости обслуживания.
Для крупных промышленных предприятий производители предлагают сервисные контракты, когда обслуживанием занимается специализированная организация. Профилактическое обслуживание включает проверку состояния масла, замену воздушных и масляных фильтров, очистку радиаторов охлаждения, проверку герметичности пневмосистемы и работоспособности предохранительных клапанов. Регулярное обслуживание обеспечивает длительный срок службы оборудования и предотвращает аварийные остановки производства.
При выборе сервисной организации следует учитывать доступность запасных частей на складе, квалификацию персонала и время реагирования на аварийные вызовы. Для объектов в удалённых регионах особенно важно наличие мобильных сервисных бригад и наличие полного комплекта расходных материалов для планового и аварийного обслуживания.
Области применения
Модульные компрессорные станции востребованы в самых разных отраслях промышленности. В нефтегазовом секторе и горнодобывающей промышленности они обеспечивают сжатым воздухом буровое оборудование и пневмоприводы, используются для подкачки шин карьерных самосвалов непосредственно в карьере. Контейнерное исполнение с усиленной изоляцией позволяет эксплуатировать станции в условиях Крайнего Севера при экстремальных температурах.
На объектах железнодорожного транспорта модульные станции применяются для обдува стрелочных переводов, обеспечения сжатым воздухом ремонтных служб и депо. В строительстве они служат источником энергии для пневмоинструмента, особенно на объектах, удалённых от централизованных сетей.
В деревообрабатывающей промышленности сжатый воздух используется для привода автоматических линий, пневматических зажимов и систем транспортировки опилок.
Мебельные фабрики активно используют модульные компрессорные станции для обеспечения непрерывной работы окрасочного оборудования и пневмоинструмента.
Модульные компрессорные станции решают задачу обеспечения производства сжатым воздухом без строительства отдельного здания и длительных монтажных работ.
Готовое заводское решение с единым центром управления, системами жизнеобеспечения и автоматикой обеспечивает надёжную работу оборудования в любых климатических условиях. Правильный выбор станции и своевременное обслуживание становятся залогом бесперебойной работы промышленного предприятия.
